Transductor de caudal

Los transductores de caudal de aire miden el volumen de aire indirectamente a través de la presión diferencial y proporcionan una señal de salida procesable para la automatización de edificios, sistemas de climatización y conductos de aire industriales. Se utilizan allí donde no sólo es necesario visualizar los caudales de aire, sino también registrarlos de forma fiable con fines de control, supervisión o documentación, por ejemplo, en conductos de ventilación y aire acondicionado, en salas blancas y tecnología médica, en sistemas de filtrado, cabinas de pulverización o cocinas comerciales. Los dispositivos modernos a menudo no sólo cubren el caudal volumétrico, sino también la presión diferencial, la supervisión de filtros y, en determinadas aplicaciones, incluso la detección de nivel basada en la medición de la presión.

Guía y datos de interés sobre los transductores de caudal

Transductor de caudal para HVAC

Autor: S. Becker | Estado: 06.03.2026

En pocas palabras

Un transductor de caudal volumétrico no mide el caudal volumétrico de aire directamente con un impulsor o un elemento térmico, sino que lo calcula a partir de una presión diferencial registrada. Esto se basa en la relación establecida entre la presión diferencial y el caudal volumétrico en la tecnología de ventilación e instalaciones: el caudal volumétrico aumenta con la raíz cuadrada de la presión diferencial, complementada por un factor k del sensor o elemento de caudal respectivo. Esto hace que estos dispositivos sean especialmente adecuados para aplicaciones en conductos, supervisión de filtros y sistemas de ventilación con una sección de medición definida.

Para los planificadores, integradores e ingenieros de mantenimiento, es especialmente importante que un transductor de caudal volumétrico adecuado no sólo cubra el rango de medición, sino que también se adapte a la situación de la instalación, la señal de salida deseada y la tarea de control. Cuanto más limpio sea el registro de presión, más estable será la señal. Cuanto mejor se seleccionen el rango de medición, la amortiguación y el factor k, más resistente será el control o la supervisión posteriores.

Los campos de aplicación típicos son

Medición del caudal de aire en conductos de impulsión y extracción
Control del ventilador en función de la demanda mediante 0-10 V o 4-20 mA
Control del filtro mediante presión diferencial o grado de contaminación
Control de la presión negativa y la sobrepresión en salas sensibles
Aplicaciones en salas blancas, medicina, laboratorios, extracción de aire de cocinas y ventilación industrial

Contenido

¿Por qué es tan importante la medición del caudal en la práctica? Aplicaciones típicas en HVAC, salas blancas e industria Guía práctica de selección - ¿Qué transmisor de presión es el adecuado? Instalación, aceptación de la presión e influencia en la calidad de la medición

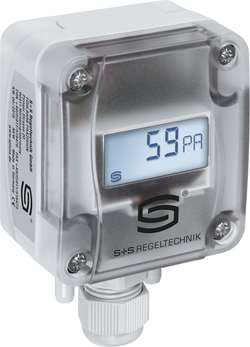

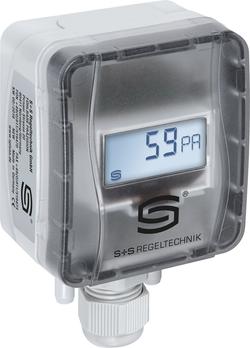

Un transductor de caudal volumétrico es un dispositivo de campo que genera una señal eléctrica normalizada a partir de una diferencia de presión. En la práctica, la presión dinámica suele compararse con una presión estática. El transductor de medición calcula el caudal volumétrico a partir de esta diferencia y lo transmite al DDC, BMS, PLC o variador de frecuencia como señal de salida analógica. Dependiendo de la versión del dispositivo, se dispone, por ejemplo, de 0-10 V o 4-20 mA; a veces se complementa con contactos de relé y una pantalla.

La principal ventaja reside en la integración del sistema: en lugar de limitarse a proporcionar un valor medido local, el transductor suministra una señal normalizada para el control, la supervisión de valores límite y el registro de tendencias. Esto es especialmente importante si los volúmenes de aire no solo deben calibrarse una vez, sino que también deben supervisarse o controlarse activamente durante el funcionamiento.

¿Por qué es tan importante en la práctica la medición del caudal volumétrico?

En los sistemas de ventilación, el caudal volumétrico es una variable de control clave. Influye directamente en la cantidad de aire de impulsión o extracción que se transporta realmente y, por tanto, también en el confort, la eficiencia energética, las relaciones de presión y la fiabilidad del proceso.

Esto tiene efectos concretos en la automatización de edificios:

En los sistemas de aire acondicionado, el caudal volumétrico determina la tasa real de intercambio de aire.
Estabiliza las condiciones de presión definidas en salas blancas y áreas de laboratorio.
En las aplicaciones de filtrado, un cambio en la presión diferencial indica en una fase temprana cuándo se está deteriorando el estado del sistema.
En el caso de los ventiladores y los convertidores de frecuencia, la señal de salida sirve como magnitud de referencia para la regulación en función de la demanda.

En las aplicaciones B2B, en particular, lo que cuenta no es sólo la visualización de un valor, sino su utilidad técnica. Un transductor de caudal volumétrico bien diseñado reduce los reajustes innecesarios, mejora la dinámica de control y genera datos fiables para el funcionamiento y el mantenimiento.

Principio de medición: caudal volumétrico a partir de la presión diferencial

Muchos transmisores de caudal volumétrico funcionan sobre la base de un elemento de medición piezorresistivo para la medición de la presión diferencial. Este principio de medición está probado en la tecnología de medición de aire y permite un diseño compacto con buena precisión y alta fiabilidad. En los ejemplos de dispositivos aquí mostrados, el caudal volumétrico se calcula mediante la relación V = k - √Δp. El factor k se adapta al elemento de caudal respectivo o a la referencia del fabricante.

En la práctica, esto significa

La presión diferencial es la variable primaria medida.
El caudal volumétrico es la variable calculada que se deriva de ello.
Sin un factor k adecuado, no se puede cargar la indicación del caudal volumétrico.
El registro limpio de la presión dinámica y estática influye directamente en la calidad de la medición.

Un punto importante en la selección es, por tanto, la distinción entre la salida de presión lineal y la característica de salida de raíz cuadrada. Una curva característica lineal tiene sentido para la medición de la presión diferencial pura. Para determinar el caudal volumétrico, la configuración del aparato debe tener en cuenta la relación de raíz. En los aparatos de ejemplo, esto se hace mediante ajustes del aparato, interruptores DIP o parametrización guiada por menú.

Aplicaciones típicas en HVAC, salas blancas e industria

Los transductores de caudal volumétrico son especialmente útiles cuando es necesario supervisar o controlar continuamente los volúmenes de aire y se requiere un dispositivo de campo compacto y robusto.

Conductos de ventilación y aire acondicionado
Aquí se utilizan para registrar los volúmenes de aire de impulsión y extracción, controlar las condiciones de los conductos y proporcionar información al sistema de gestión del edificio. En combinación con convertidores de frecuencia, el caudal volumétrico puede utilizarse como variable de referencia para el control de ventiladores en función de la demanda.

Supervisión de filtros
En las etapas de filtrado, la presión diferencial cambia con el aumento de la suciedad. Los dispositivos con una función de filtro adicional pueden deducir directamente de ello un grado de suciedad o un valor límite para el cambio de filtro. Esto facilita la planificación del mantenimiento y evita los cambios de filtro prematuros y tardíos.

Salas blancas y tecnología médica
El objetivo son unas condiciones de presión estables y unos volúmenes de aire reproducibles. Un transductor de caudal volumétrico correctamente parametrizado facilita la supervisión de zonas de presión sensibles y proporciona una señal de medición fácil de integrar en términos de tecnología de señales.

Cabinas de pintura, cocinas comerciales y conductos de aire industriales
En estos ámbitos se requieren dispositivos de medición robustos que proporcionen una señal estable incluso en condiciones de funcionamiento cambiantes. Los tiempos de filtrado conmutables, la conmutación multirrango y el ajuste del punto cero son especialmente útiles en estos casos.

Cómo seleccionar el transductor de caudal volumétrico adecuado

1. seleccione el intervalo de medición que se adapte a la aplicación
Si el rango de medición es demasiado grande, la resolución en la ventana de trabajo correspondiente se deteriorará. Un rango de medición demasiado pequeño provoca sobrecargas o mediciones incorrectas. Los ejemplos de dispositivos de las instrucciones de funcionamiento cubren rangos de hasta ±1000 Pa o ±5000 Pa, según el tipo; algunas versiones ofrecen varios rangos de medición conmutables mediante interruptores DIP.

2. adaptar la señal de salida al entorno de automatización
En la práctica, 0-10 V y 4-20 mA son especialmente relevantes.
0-10 V se utiliza mucho en la automatización de edificios y es fácil de integrar. 4-20 mA suele ser interesante cuando se requieren mayores longitudes de cable, mayor inmunidad a las interferencias o cadenas de señales industriales. Los dispositivos de ejemplo muestran ambos mundos de señales: 0-10 V en una versión con salida de conmutación y 4-20 mA en transmisores compactos con salida activa.

3. considerar la situación de la instalación y el diseño del dispositivo
Si las conexiones de presión están en la parte superior o inferior, si se requiere un prensaestopas o un conector M12, si se necesita una pantalla o no: todos estos factores influyen en la instalación, la accesibilidad y el servicio. Para la instalación en exteriores, se recomienda expresamente en las instrucciones la protección contra la intemperie y el sol.

4. evaluar la parametrización y la operatividad
Los dispositivos con pantalla, configuración guiada por menús o interruptores DIP facilitan la puesta en marcha y la personalización. Algunas de las características más importantes son

Selección de la función de flujo de presión o volumen
Introduzca el factor k
Conmutación de rangos de medición
Selección del filtrado de la señal, por ejemplo, 1 s o 10 s
Ajuste de puntos de conmutación o valores límite
Ajuste manual o automático del punto cero

Instalación, aceptación de la presión e influencia en la calidad de la medición

Un transductor de caudal volumétrico sólo puede medir tan bien como la caída de presión. Este punto suele subestimarse en la práctica. Dependiendo de la aplicación -como medición de caudal volumétrico, monitorización de filtros, monitorización de ventiladores o monitorización de la presión ambiente-, la forma de diseñar y conectar las conexiones de presión difiere.

Lo siguiente se aplica a la medición del caudal volumétrico:
La conexión P1 registra la presión dinámica en la dirección del flujo, mientras que P2 debe registrar la presión estática con la menor influencia posible de los efectos del flujo.

En la práctica, esto significa

Una asignación incorrecta de las mangueras falsea el valor medido.
Una posición desfavorable de la toma de presión puede aumentar las influencias del caudal.
Las conexiones de manguera dobladas o con fugas perjudican la calidad de la señal.
Las fuentes de calor, la luz solar directa o las influencias CEM pueden perjudicar la estabilidad de la medición.

Por lo tanto, el factor decisivo no es sólo el propio dispositivo de medición, sino también la interacción entre el punto de medición, la toma de presión, el tendido de las mangueras y la puesta en servicio. Una instalación correctamente ejecutada es la base de unos valores de caudal volumétrico estables y reproducibles.

Diferenciación de los transmisores de presión diferencial

No todos los transductores de presión diferencial son automáticamente transductores de caudal volumétrico. La diferencia radica en la función y la parametrización.

Un transductor de presión diferencial asigna principalmente la diferencia de presión como variable de control. Un transductor de caudal volumétrico utiliza esta diferencia de presión para calcular un caudal volumétrico y emitirlo en consecuencia.

Esto es especialmente importante si:

debe almacenarse un factor k,
se requiere una curva característica extraída de la raíz,
se requiere una salida directa en m³/h, l/s o unidades similares,
la función del dispositivo debe ser conmutable entre presión, caudal volumétrico, filtro y nivel.

Por lo tanto, si desea medir o controlar volúmenes de aire específicos, debe prestar atención a una función de caudal volumétrico diseñada para este fin y no sólo al rango de medición de la presión.

Encuentre la solución adecuada para su aplicación

En la práctica, no se trata sólo de utilizar cualquier transductor de caudal volumétrico, sino de emplear exactamente la solución adecuada para su sistema, su estrategia de control y sus condiciones de funcionamiento.

Ahí radica precisamente la diferencia: un sistema de medición bien elegido y armonizado garantiza bucles de control estables, valores medidos trazables y menos esfuerzo durante la puesta en marcha y el funcionamiento.

Como fabricante de dispositivos de campo para HVAC y automatización de edificios, conocemos los requisitos típicos de los proyectos, las situaciones de reequipamiento y las aplicaciones en serie. Por ello, nuestros transmisores de caudal volumétrico se diseñan de forma coherente para su idoneidad práctica:

Rangos de medición adaptados a las aplicaciones típicas de conductos y filtros
Señales de salida flexibles para BMS, DDC e interfaces industriales
Parametrización sencilla para una rápida puesta en servicio in situ
Diseños robustos para un uso prolongado sobre el terreno
Funciones como control de filtros, atenuación y ajuste del punto cero integradas directamente en el aparato

Para usted esto significa Menor esfuerzo de coordinación entre la planificación y el funcionamiento, puesta en servicio más rápida y valores medidos fiables durante el funcionamiento.

Proporcionamos apoyo específico en los puntos decisivos del proceso de selección:

¿En qué variable de control se centra la atención: en el caudal volumétrico puro o en el control combinado de la presión y el filtro?
¿Qué mundo de señalización se necesita: 0-10 V en la automatización de edificios o 4-20 mA en un entorno industrial?
¿Cuál es el intervalo del caudal volumétrico real durante el funcionamiento?
¿Cuáles son los requisitos de instalación, accesibilidad y funcionamiento in situ?

Sobre esta base, encontrará en nosotros exactamente el diseño de dispositivo adecuado: técnicamente coherente, probado e integrado de forma óptima en su sistema.

Seleccione ahora el transductor de caudal volumétrico

Generalmente mediante presión diferencial. El aparato registra la diferencia de presión y calcula a partir de ella el caudal volumétrico mediante una relación de raíz cuadrada con un factor k. Esto lo hace especialmente adecuado para conductos de aire y secciones de medición definidas.

El transductor de presión diferencial suministra principalmente el valor de la presión. El transductor de caudal volumétrico utiliza la presión diferencial como base, la convierte en un volumen de aire y lo proporciona como señal de salida procesable.

El factor k determina la conversión de presión diferencial a caudal volumétrico. Sin un factor k adecuado, no se puede cargar el volumen de aire calculado. Dependiendo del fabricante o del elemento de caudal, este valor puede definirse de forma diferente.

Sí, muchos dispositivos de esta clase también cubren las funciones de presión diferencial y monitorización de filtros. Esto permite no sólo registrar el caudal de aire, sino también evaluar el estado de contaminación de los filtros.
