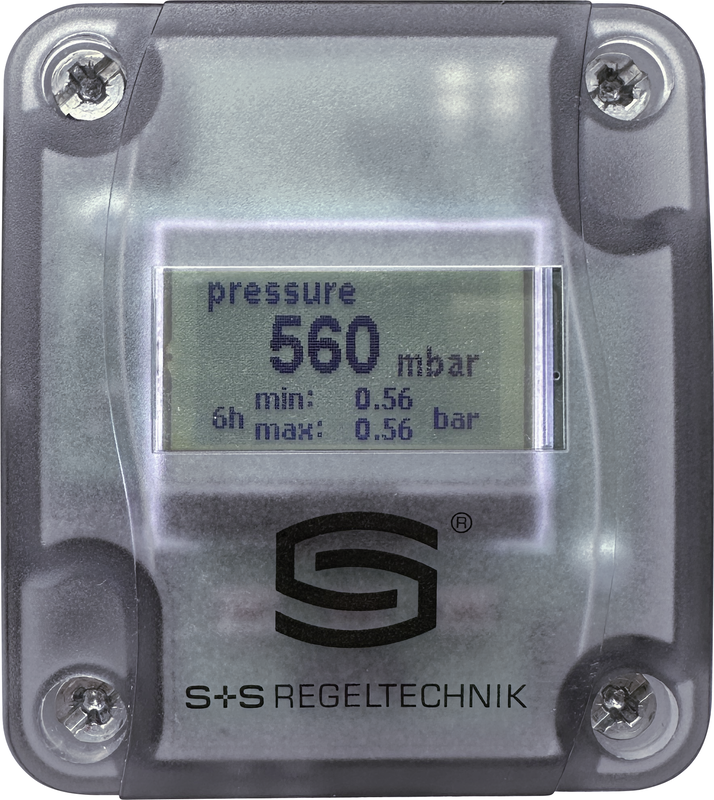

Módulo de pantalla para transductores de presión LCD-SHD-I

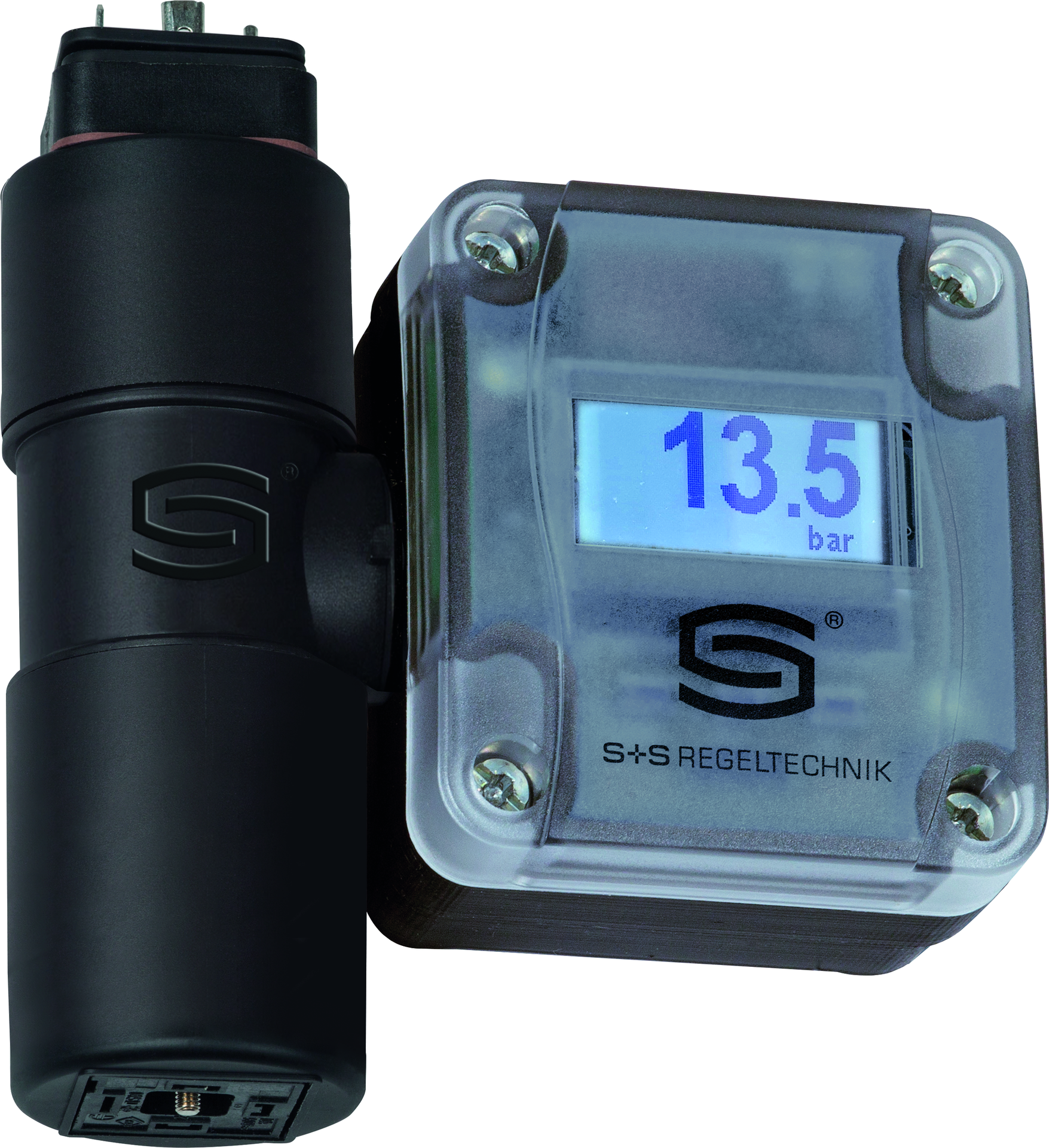

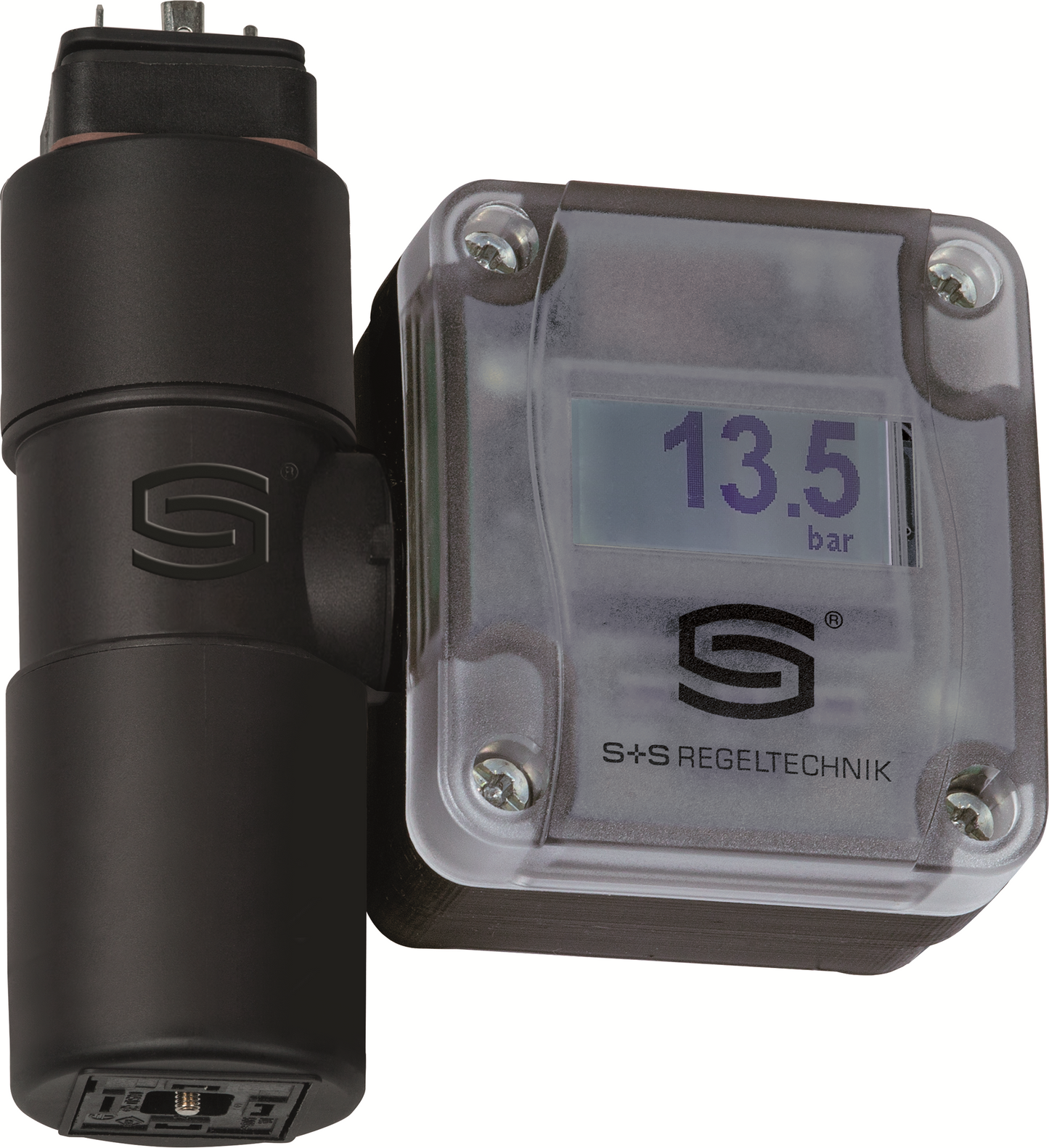

El módulo de pantalla LCD-SHD se ha diseñado específicamente para nuestros transductores de presión PREMASGARD SHD/SHD-SD/SHD 692, con el fin de poder leer el valor medido de forma inmediata directamente en el punto de medición. El módulo de pantalla es un dispositivo de visualización configurable para transductores de presión con señal estándar de 4…20 mA o 0-10 V y conector tipo DIN EN 175301-803-A. En el caso de los transductores de presión con señal estándar de 0-10 V, existe una variante que permite disponer de la señal para el protocolo ModBus a través de RS485.

El módulo de visualización se puede girar e inclinar mecánicamente, y el contenido de la pantalla se puede rotar en pasos de 90° mediante el menú. En las variantes de 0-10 V y Modbus, se puede activar adicionalmente una retroiluminación. Además de la presión calculada en ese momento, también se puede mostrar la tensión medida en el transductor de presión o los valores de presión mínimo y máximo (mín./máx.) de las últimas 24 horas.

Los ajustes de escala, unidad (bar, kPa, psi, inWC, atm, mWC), los valores mín./máx., el número de valores para el cálculo de la media, el modo de visualización, la orientación, la retroiluminación, el contraste y la parametrización ModBus se realizan cómodamente mediante microbotones situados en el interior de la carcasa y están protegidos contra el acceso no autorizado.

Con una señal de salida de 4…20 mA, el módulo de pantalla LCD-SHD se alimenta únicamente mediante la corriente de medición del transductor de presión. No se necesita ninguna tensión auxiliar adicional.
