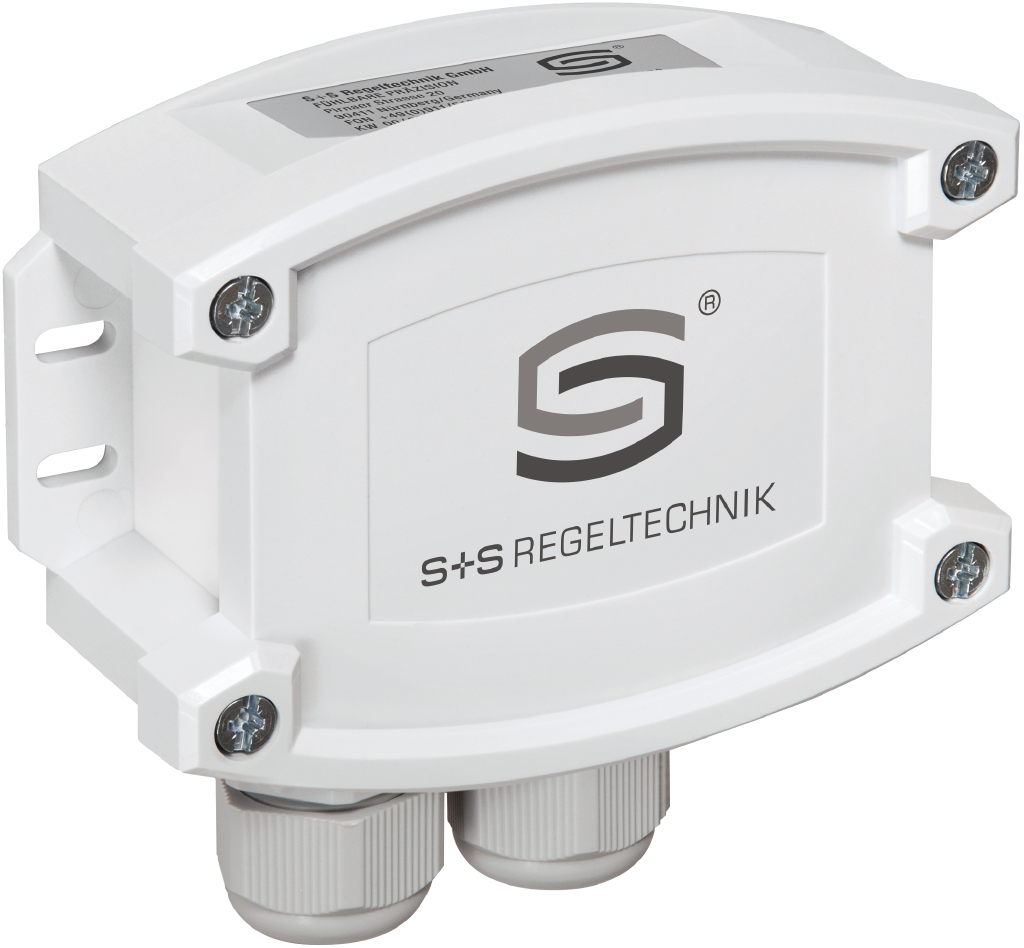

Pasarela inalámbrica con módulo W-Modbus KYMASGARD® GW-wModbus

La pasarela KYMASGARD® GW-wModbus con conexión Modbus y módulo W-Modbus, GW-wModbus en carcasa de plástico resistente a los golpes con tornillos de cierre rápido, para montaje en superficie, sirve de transición entre Modbus por cable y W-Modbus por radio. Hasta 100 participantes pueden comunicarse entre sí a larga distancia (hasta 500 m de campo libre). En el lado cableado se utiliza un transceptor RS485 aislado eléctricamente (los parámetros del bus pueden ajustarse mediante interruptores DIP).

La sencilla estructura de la red inalámbrica y la estabilidad de la conexión facilitan la incorporación de sensores inalámbricos W-Modbus a los sistemas existentes. Las formas mixtas de dispositivos Modbus cableados y basados en radio también pueden integrarse fácilmente en topologías de red existentes a través de la pasarela W-Modbus. Para ello se dispone de varios modos de funcionamiento

Gateway-Operación para la conexión a una topología Modbus existente o directamente a un DDC, sirve como estación base para sensores W-Modbus (máx. 100 dispositivos inalámbricos).

Nodo-operación que permite la conexión inalámbrica de un sensor Modbus cableado a una red W-Modbus (máx. 1 sensor cableado).

El funcionamiento de nodoPro(funcionamiento de nodo ampliado opcional) se utiliza para la conexión inalámbrica de varios sensores Modbus cableados (máx. 16 participantes cableados). Gracias a la innovadora parametrización de la interfaz W-Modbus y a la eliminación del cableado Modbus, toda la red W-Modbus puede preconfigurarse (enseñanza de los participantes W-Modbus, parametrización de la pasarela). Esto significa que la red puede instalarse y ponerse en servicio de forma rápida y sencilla en el lugar de destino.
